Kit de fixation ardoise – ESDEC – 1 X 6 panneaux en portrait ou paysage

Ce kit de fixation ESDEC vous permettra de fixer 6 panneaux solaires sur une toiture ardoise aussi bien en portrait qu’en paysage.

Le point qui change entre la solution ardoise et la solution tuile est l’absence d’entretoise, et la mise en place d’une plaque de recouvrement (zinc ou aluminium ou inox).

Cette plaque faisant la taille des ardoises, nous ne la fournissons pas (elle peut varier en fonction des zones d’installation).

Il n’y a pas besoin de plaque de recouvrement sur le dessus (contrairement à ce que montre la vidéo).

Conformément aux instructions de montage pour le marché français, la mise en place du joint de mastic élastomère de première catégorie est obligatoire. Ce dernier se trouve facilement dans les magasins de fourniture de bricolage.

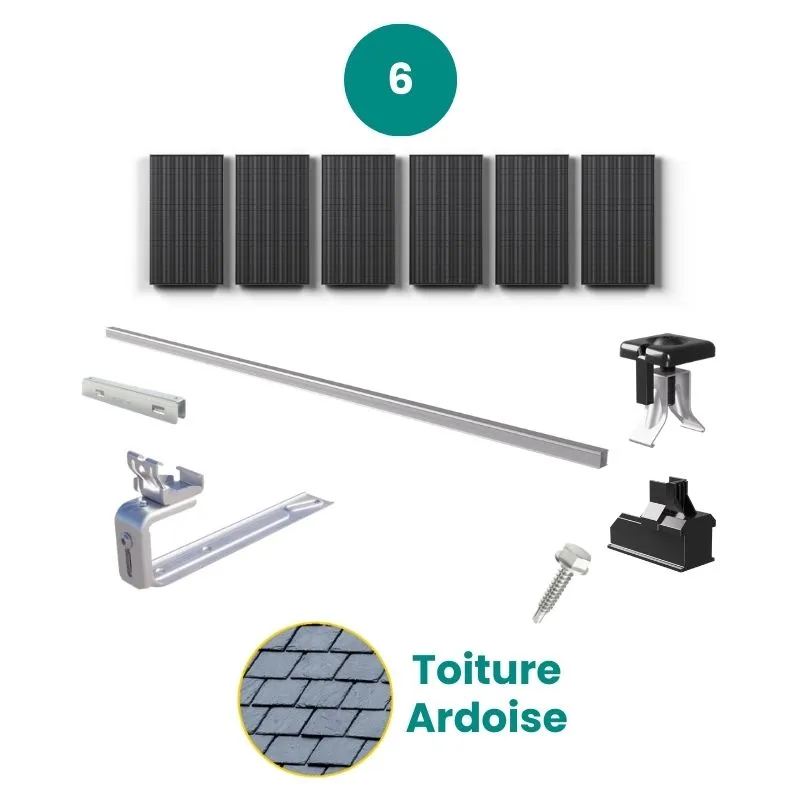

Contenu du kit :

  • 14 Crochets Toit ardoise Esdec

⇾ Le crochet de toit ardoise permet une fixation par vissage sur le liteau. Il est orientable pour fixer les rails à l’horizontale ou à la verticale.

  • 4 Rails de montage 3488mm

⇾ Rail clipsé sur les crochets qui permet de tenir les panneaux.

  • 2 Coupleurs de rail

⇾ Permet de solidariser très simplement et rapidement 2 rails.

  • 14 Etriers universel

⇾ L’étrier de fixation universel permet de maintenir les panneaux sur les rails.

  • 4 Embouts de rail de montage avec support d’étrier – noir

⇾ Permet le support de l’étrier en bout de rail.

  • 2 Vis autoperceuse 6,3×42 mm – SW10/T30
  • 1 Fil de terre vert/jaune 6mm2 – H07V-K Longueur 1 mètre avec cosse

⇾ Assure la mise à la terre de l’ensemble du kit solaire toiture



Documents techniques ESDEC :

  1. ClickFit EVO Slate Hook – Crochet ardoise – Sous ETN :
      1. Vidéo de présentation ClickFit EVO ardoise
      2. Brochure de présentation ClickFit EVO ardoise
      3. Instruction de montage ClickFit EVO ardoise
      4. ETN ClickFit EVO
