Kit de fixation fibrociment / PST - ESDEC - 1 X 10 panneaux en portrait ou paysage

Ce kit de fixation vous permettra de fixer 10 panneaux solaires sur une toiture en tôles ondulées fibrociment ou PST, aussi bien en portrait qu’en paysage.

• pour hauteur de cadre de panneaux de 1,04 m
• pour largeur de panneaux de 1,83m
• livré complet prêt à monter

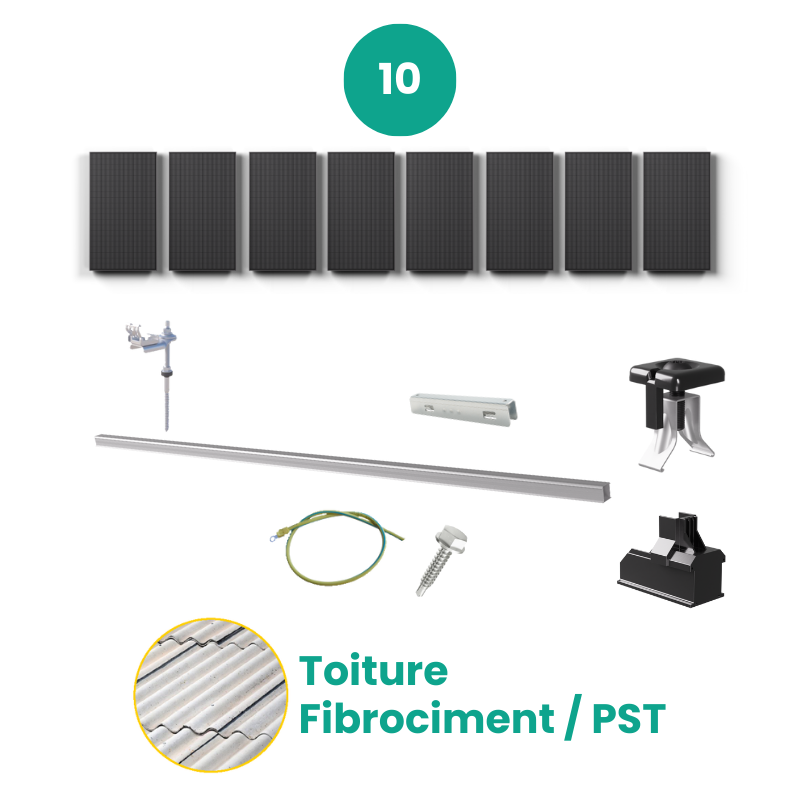

Contenu du kit :

• 22 crochets ESDEC Vis à double filetage M10x250

• 2 Rails de montage 2338mm
• 6 Rails de montage 3488mm

⇾ Rail clipsé sur les crochets qui permet de tenir les panneaux

• 6 Coupleurs de rail

⇾ Permet de solidariser très simplement et rapidement 2 rails entre eux.

• 22 Etriers universel

⇾ L’étrier de fixation universel permet de maintenir les panneaux sur les rails.

• 4 Embouts de rail de montage avec support d’étrier – noir

⇾ Permet le support de l’étrier en bout de rail.

• 2 Vis auto-perceuses 6,3×42 mm – SW10/T30
• 1 Fil de terre vert/jaune 6mm2 – H07V-K Longueur 1 mètre avec cosse

⇾ Assure la mise à la terre de l’ensemble du kit solaire toiture

Documents techniques ESDEC :

1. ClickFit EVO Vis à double filetage – Fixation pour tuile canal, fibrociment– Sous ETN :

1. Vidéo de présentation ClickFit EVO Vis à double filetage
2. Brochure de présentation ClickFit EVO Vis à double filetage
3. Instruction de montage ClickFit EVO Vis à double filetage
4. ETN ClickFit EVO
