Kit de fixation tuiles - ESDEC - 1 X 7 panneaux en portrait ou paysage

Ce kit de fixation vous permettra de fixer 7 panneaux solaires sur une toiture tuiles aussi bien en portrait qu’en paysage.

Grâce au crochet multifonctions réglable dans toutes les directions, vous pourrez adapter ce kit de fixation à presque n’importe quel type de tuiles.

• pour hauteur de cadre de panneaux de 1,04 m
• pour largeur de panneaux de 1,83m
• livré complet prêt à monter

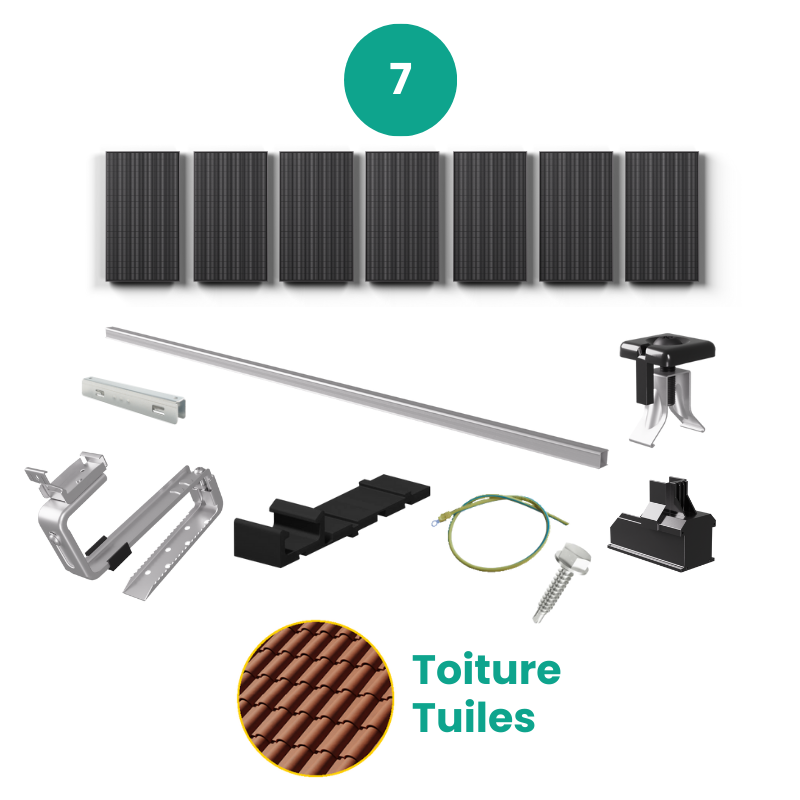

Contenu du kit :

• 16 Crochets Universel Esdec

⇾ Le crochet de toit universel permet une fixation par pincement des tuiles et du liteau. Il est orientable pour fixer les rails à l’horizontale ou à la verticale.

• 16 Entretoises protection tuiles

⇾ L’entretoise de protection de tuile se positionne entre le crochet et la tuile afin de jouer le rôle d’amortisseur et ainsi préserver la durée de vie de la tuile.

• 1 Rail de montage 2338mm
• 4 Rails de montage 3488mm

⇾ Rail clipsé sur les crochets qui permet de tenir les panneaux.

• 4 Coupleurs de rail

⇾ Permet de solidariser très simplement et rapidement 2 rails.

• 16 Etriers universel

⇾ L’étrier de fixation universel permet de maintenir les panneaux sur les rails.

• 4 Embouts de rail de montage avec support d’étrier – noir

⇾ Permet le support de l’étrier en bout de rail.

• 2 Vis autoperceuse 6,3×42 mm – SW10/T30
• 1 Fil de terre vert/jaune 6mm2 – H07V-K Longueur 1 mètre avec cosse

⇾ Assure la mise à la terre de l’ensemble du kit solaire toiture

Documents techniques ESDEC :

1. ClickFit EVO ESDEC UniversalHook – Crochet pour tuile – Sous ETN :

1. Vidéo de présentation ClickFit EVO UniversalHook
2. Vidéo d’aide au montage ClickFit EVO UniversalHook
3. Brochure de présentation ClickFit EVO UniversalHook
4. Instruction de montage ClickFit EVO UniversalHook
5. ETN ClickFit EVO
